Гусеничное шасси выполнено с телескопируемыми гусеничными тележками, что позволяет иметь хороший транспортный габарит по ширине и большой опорной контур крана при выполнении крановых операций. Механизм телескопирования хорошо отработан и соответствует инновационным решениям мирового уровня. В конструкции гусеничного шасси применены комплектующие широко известных производителей: гидравлические моторы Bosch Rexroth, планетарные механизмы Bonfiglioli, элементы гусеничного движителя Berсo и т.д. Сборка шасси выполнена на предприятии в Западной Европе.

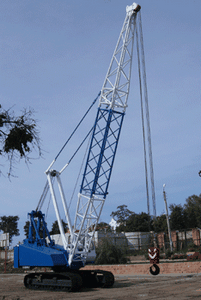

Поворотная часть крана оптимизирована как с точки зрения конструкции, так и эксплуатационного удобства. Даже по внешним очертаниям RDK-36 не похож ни на один другой гусеничный кран. Его конструкция обладает большой объемной жесткостью, что гарантирует длительную работу вмонтированных механизмов без перекосов и повреждений. Компоновка выполнена таким образом, что все содержимое поворотной части легко осматривать, просто обслуживать, а, если потребуется, то удобно демонтировать и монтировать. Все это характеризует конструкцию как ремонтопригодную.
Достоинство поворотной части крана - имеет малую высоту. В результате гусеничный кран, даже размещенный на трейлере с типовой высотой платформы (до 900 мм от уровня опорной поверхности), укладывается в габарит по высоте 4,0 метра. Удобно? Наверное, да, ведь естественные ограничения по высоте на дорогах общего пользования в этом случае не являются препятствием для перевозки крана. Аналогично – из условий транспортного удобства - определена и длина крана.
Конструкция порталов крана продумана таким образом, что при монтаже – демонтаже крана на строительной площадке нет необходимости повторной запасовки каната: единожды выполненная, она обеспечивает перевод крана из транспортного положения в рабочее и обратно. Кроме того, с помощью заднего (малого) портала обеспечивается навешивание противовесов, то есть, кран автономно, без привлечения дополнительных грузоподъемных средств, обеспечивает собственную сборку.
Стрела имеет длину 15 …. 40 метров. Ее длина увеличивается за счет установки решетчатых вставок. Применение высокопрочных сталей обеспечивает при принятых размерах элементов стрелы ее достаточную прочность при работе с грузами даже на площадке, имеющей уклон 3º. Стрела может оснащаться вспомогательным гуськом длиной 1 метр и жестко зафиксированным гуськом длиной 5 и 10 метров. В башенно-стреловом варианте применения крана устанавливается маневровый гусек длиной 10-20 метров.
Привод гусеничного шасси и всех механизмов крана – гидравлический. Как в механизмах привода, так и в гидравлической схеме установлены узлы и элементы, высокая надежность которых подтверждена нашей собственной практикой.
Грузовысотные характеристики крана подняты на новую высоту и заметно превышают отечественные аналоги практически во всей рабочей зоне.
